GIS产品：经处理和分析，可由专业规划人员和决策人员使用的各种地图、图表、图像、数据报表等。

  内容包括空间数据和属性数据两部分。

  按载体形式分：常规、静态的纸张地图；动态的数字地图。

  一、常规地图重要形式；以线划、颜色、符号、注记等表示地形地物。分为：全要素地形图，专题图，影像地图，统计图表。

  全要素地图内容包含所有地形要素，具有统一的大地控制、地图投影、分幅编号、比例尺系统、编制规范和图式符号。属于国家基本比例尺地形图，是编制各类专题图的基础。

各类专题图突出一种或几种自然或社会经济现象的地图，主要由地理基础和专题内容组成。

影像地图将图象进行纠正后，结合表示地表特征的地图，用特定的地图符号，将影像编绘成影像地图。既包含了遥感影像的丰富信息，又保证了地形图的整饰和几何精度。  统计图表占数据量80％的属性数据，可以按前面专题图的形式，也可用统计图表的方式直观表示。

  二、数字地图以数字形式记录和存储地图。优点：  磁存储介质，体积小，信息量大，易携带。

  以计算机可识别的数字代码系统反映地理特征，并可在软件支持下实现图形显示。

便于与影像信息和GIS相结合，实现快速更新和多层次信息的复合利用。

数字地图饰数字地球的基础数字地图－》区域GIS－》大区域GIS－》数字城市

GIS图形输出系统设计

  一、基本理论

  1.图形坐标系

（1）地表的世界坐标系与大地坐标系  世界坐标系（用户坐标系）：由用户自己选定，图形输入、输出都是用此坐标系。我国大于1： 50万地形图选用高斯-克吕格投影坐标系；个别地区的局部坐标系。

  大地坐标系：大地原点，一般由国家或地区选定，采用天文测量方法决定经纬度。目前 “1954北京坐标系”与“1980大地坐标系”并存。

（2）输出设备的物理坐标系设备坐标系是物理设备的输入输出（I/O）空间。因此，设备坐标系又称为物理坐标系。每一种图形设备都有其独有的坐标系，如图形显示器使用荧屏坐标系，其坐标原点在左上角；绘图机使用绘图坐标系，其坐标原点在板面的左下角。

  2、颜色模型与颜色空间  用于彩色监视器的RGB模型，用于印刷设备的CMY模型，用于广播电视彩色的YIQ模型等。

（1）RGB模型。RGB三种原色（叠加性）匹配可产生混合色，这样的颜色子空间构成RGB立方体模型。

（2）CMY模型  青色（C）、品红（M）、黄色（Y）是红、绿、蓝的补色，又是颜料的三原色。

  3. GIS图形数据结构

（1）矢量数据结构点状要素：由表示其几何位置的坐标对（X，Y）表示；线状要素：坐标串；面状要素：首尾相连的坐标串或多个坐标串（边集）；符号和文字：几何为止由几何中心的坐标表示。

（2）栅格图像数据结构每个元素用行、列唯一地标识。易于与图像数据混合处理形成应用。要求： 有效的逼近对象的分布特征； 最大限度压缩数据量；  数据提取和分析的逻辑单位为数据串。

  二、输出的几何变换目的：实现从用户坐标系到荧屏坐标系的变换，显示输出。

  1. 二维图形变换包括比例、旋转、平移、镜像、观察变换。

（1）比例变换将平面上任一点坐标分别一定倍数。（齐次坐标表示）

（2）旋转变换将任一点绕原点旋转θ角，逆时针为正。

(3)平移变换沿x、y方向移动不同距离。

（4）镜像变换将二维图形绕某直线ax+by+c=0做对称变换。

（5）观察变换将用户坐标系指定窗口内的图形映射到荧屏视区的过程。

  2. 三维图形变换

  3. 地图投影变换

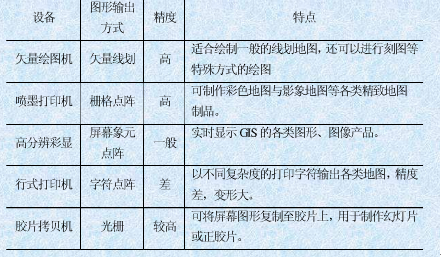

图表 44  地理信息系统主要图形输出设备一览表
