先进封装是半导体制造中突破传统封装限制的创新技术，通过高密度集成、三维堆叠、系统级整合等方式，提升芯片性能、缩小体积并降低功耗。先进封装已成为延续摩尔定律的关键路径，推动半导体向更高集成度、更低功耗演进。随着AI与异构计算需求爆发，其技术迭代与产业协同将深度重塑全球芯片竞争格局。

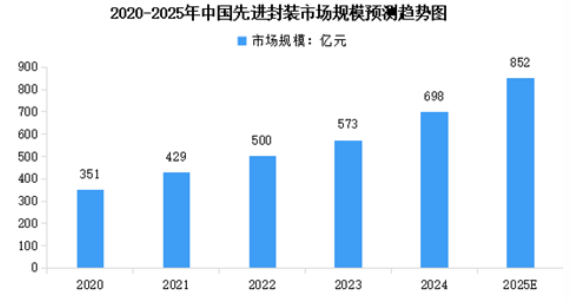

得益于5G、物联网、AI等新兴技术的需求，以及HPC与存储解决方案需求的日益增加，中国先进封装市场规模快速增长。中国先进封装市场规模由2020年的351亿元增长至2024年的698亿元，同期年复合增长率为18.7%。2025年中国先进封装市场规模将达到852亿元。

中国先进封装行业发展前景

1.技术创新推动行业发展

先进封装技术不断创新，如三维封装、晶片级封装、2.5D和3D集成等技术不断发展和应用，提高了芯片的集成度和性能，降低了延迟和功耗。未来的先进封装可能会采用更先进的材料、更精细的工艺和更高效的设备，以满足市场对于小型化、高性能和高可靠性芯片的需求。

2.AI技术进步带动行业增长

随着AI技术的持续进步，众多应用场景以及芯片对高算力、高带宽、低延迟、低功耗、更大内存和系统集成等特性提出了更为严格的要求。在这一背景下，先进封装技术扮演着至关重要的角色。得益于AI对高性能计算需求的快速增长，通信基础设施是先进封装增长最快的领域，预计实现较高的复合增长率。

3.需求驱动行业技术进步

先进封装应用领域广阔，下游需求加速了先进封装的发展。随着手机、平板电脑、智能手表等便携式电子产品的发展，对小型化、高性能、低功耗的要求日益增加，推动了先进封装技术的不断创新。物联网设备需要更小的体积、更低的功耗和更高的可靠性，这些特性都需要通过先进封装技术来实现。
